El dibujo en Perspectiva. Tema 6 / Ficha 1 .Las perspectivas axonométricas.3º de ESo / Tercer trimestre

La gran aportación del Renacimiento al arte y a la ciencia fue el desarrollo de un método científico de representación de la realidad denominado "perspectiva cónica"



Hoy en día contamos con programas que nos facilitan muchísimo las cosas a la hora de enfrentarnos con la perspectiva, como  Google SketchUp






La imaginación, aliada con al tecnología actual no tiene límites:



Pero...¿Cómo podríamos nosotros dibujar en perspectiva y representar cuerpos y espacios con precisión científica?


Ingenieros como Auguste Choisy  intentando ser directo, escueto, e incluso didáctico en la comunicación de sus argumentos, trasladó al terreno de la arquitectura un sistema de representación que era parte de su propio campo disciplinar, la ingeniería y la logística militar, justamente para poner en valor aquellos aspectos de la arquitectura que tienen relación con su organización física, su estabilidad y materialidad; en definitiva, para valorizar y mirar con nuevos ojos una concreta idea de orden(*)

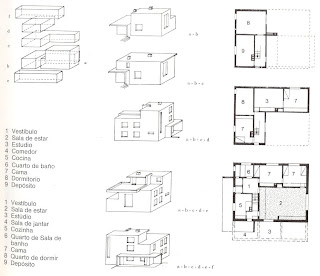

También la Bauhaus con diseños de Gropius y Theo Van Doesburg utilizaron este sistema.

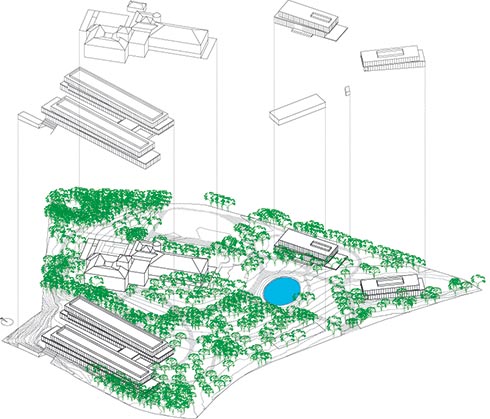

Hasta llegar a las axonometrías explotadas que utilizan revistas de construcción como Tectónica.





Hay diferentes tipos de axonometrías para poder expresar la parte del objeto que nos interese que quede mejor representada...

Kimbell  Art Museum            1957-1965 A NEWTON RICHARDS MEDICAL RESEARCH


Louis I Khan



El sistema axonométrico es un sistema de representación basado en el plano de los tres ejes Z, Y y X, que representan las tres dimensiones fundamentales: altura, anchura y profundidad.



Según la posición en el espacio, la proyección determinará ángulos distintos que originarán las siguientes perspectivas axonométricas.:


La perspectiva isométrica es una técnica de representación gráfica de un objeto tridimensional en dos dimensiones, donde los tres ejes coordenados ortogonales al proyectarse forman ángulos iguales de 120º cada uno sobre el plano. Las dimensiones de los cuerpos paralelas a los ejes se representan a una misma escala.



Para practicar y crear perspectivas isométricas de una manera muy sencilla, utiliza el siguiente enlace:



La perspectiva caballera es la proyección oblicua y

cilíndrica (hecha con paralelas) de una figura.




Perspectiva caballera
(ejemplo a partir de vistas en diédrico)

En la perspectiva caballera para tener la sensación de que vemos la figura desde la izquierda, derecha, arriba o abajo debemos de variar el ángulo que forma el eje "y" con el eje "x".




Comprueba en el gráfico los distintos aspectos que toma la figura al variar el ángulo e investiga que factor de reducción es el más adecuado en cada caso...aquí

Perspectiva militar

Perspectiva militar, es la técnica utilizada para representar cuerpos en el espacio, aunque sin utilizar la deformación producida por la lejanía de los cuerpos al observador, se le da preferencia a una de las caras del cuerpo la cual aparece horizontal y en verdadera magnitud, mientras las demás están deformadas
.
Su utilidad se basa en poder hacer la perspectiva de un conjunto de edificios a partir de su planta.
Generalmente se utilizan ángulos de 135º entre los ejes XZ e YZ (90º en XY) y un coeficiente de reducción de 1/2, a esta disposición también se la llama caballera planométrica dimétrica.


Una vez estudiados todos estos puntos, no creo que tengas ningún problema para afrontar la primera ficha de este tema:
